Садовая беседка из дерева, сделанная своими руками на приусадебном участке, позволит после изнурительного труда приятно отдохнуть и набраться сил. А для тех, кто не ведет ни какого хозяйства, это сооружение может стать самым уютным местом, где можно посидеть за ноутбуком, принять гостей или просто посидеть в тесном семейном кругу за ужином, завтраком или обедом. В жаркую погоду она создаст прохладную тень, а в сырую укроет от дождя.

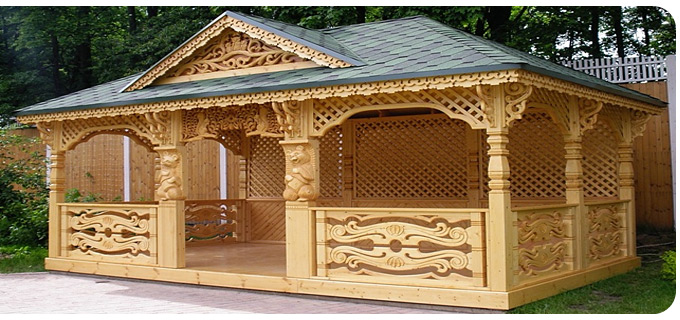

построенная своими руками беседка из дерева

Сегодня мы продолжаем цикл статей строительства своими руками статьей о возведении беседки из дерева. Для этого нам понадобятся следующие материалы:

  • Брус разного сечения;
  • Строганая доска пола;
  • Ориентированно-стружечная плита ОСП (OSB-3);
  • Рулонный гидроизолирующий материал;
  • Кровельный материал (Katepal);
  • Винтовые сваи;
  • Анкеры;
  • Оголовки.

Это основной перечень материалов, из которых будет состоять наша беседка. Полный расчет пиломатериалов мы приведем ниже. К нему вы можете перейти по этой ссылке. Помимо этого для строительства запаситесь метизами (гвозди разного калибра, саморезы, винты с болтами). Понадобится так же  щебень или строительный бут, песок, цемент, вода.

Из строительного инструмента в наличии должны быть:

  • Шуруповерт;
  • Дрель;
  • Молоток;
  • Стамеска;
  • Набор гаечных ключей;
  • Переносная циркулярная пила (для подрезки деревянных элементов беседки).

Но для того, чтобы сооружение для отдыха, построенное своими руками, выполняло все возлагаемые на него функции необходимо правильно его расположить и смонтировать.

Выбор места для строительства деревянной беседки

Беседку для отдыха, изготовленную из древесины следует располагать в ухоженном месте среди пышной зелени. Обязательным условием для предполагаемого места установки нашей конструкции является ее защищенность от преобладающих ветров. Для этого вполне можно использовать склон холма на участке, или площадь между раскидистыми деревьями вашего сада.

Если на участке имеется пруд или другой водоем, то они могут так же стать идеальным местом для строящейся из дерева беседки. О том, как создать декоративный водоем на даче мы уже писали на страницах нашего журнала. В данном случае ее стоит устанавливать так, что бы из нее открывался максимально красивый вид на водную гладь. Согласитесь, ведь приятно сидеть в прохладе тенька и созерцать водную гладь, отражающиеся в ней кроны деревьев, слушать кваканье лягушек и наблюдать, как стрекозы перелетают с камыша на камыш. Все это успокаивает и создает комфортную атмосферу для отдыха.

беседка изготовленная из дерева у водоема

Очень важно при строительстве на дачном участке беседки учитывать расположение жилого дома и существующие перепады высоты. Нахождение их на одном уровне не потребуют от вас особых усилий при строительстве, так как ландшафтная композиция будет единой. Все постройки будут визуально хорошо привязаны друг к другу. Совсем иначе будут обстоять дела, если на участке имеются уклоны и небольшие холмы. Здесь придется выбирать одно решение из нескольких:

  • Изготовление лестницы, по которой можно будет подняться к беседке или спуститься к ней;
  • Установка дачного сооружения для отдыха вровень с нижними этажами жилого дома.

Второй вариант самостоятельной постройки деревянной беседки представляет наибольший интерес. Так как приподнятая над уровнем земли конструкция визуально сделает ее более легкой и воздушной. Осуществить такую задумку позволят винтовые сваи. А вход в нее будет обеспечен безопасной и негромоздкой лестницей.

Строительство основания для беседки деревянной конструкции

Как мы упоминали выше, деревянная конструкция нашей беседки будет покоиться на винтовых сваях. Перед тем как их ввинтить в грунт, потребуется выполнить ряд подготовительных работ:

  • Подготовить площадку;
  • Произвести соответствующую разметку.

Подготовка площадки для строительства заключается в ее выравнивании. Для этого необходимо снять плодородный слой почвы осуществить подсыпку песчано-грунтовой смесью. После чего можно приступать к разметке.

Поскольку наша беседка имеет восьмиугольную форму, то нам необходимо максимально точно разметить  места, куда будут завинчиваться сваи. На приведенном ниже рисунке показана подробная схема, согласно которой осуществляется привязка мест для монтажа свай.

схема разметки площадки под строительство деревянной садовой беседки

Согласно схеме, на подготовленной для строительства площадке, под будущую деревянную беседку, вбиваются направляющие колышки, соединяемые между собой перемычками. Они будут исполнять роль направляющих, на которых будет находиться шнур. С его помощью можно будет максимально точно выставить  углы и грани возводимой конструкции. Их величины должны быть следующими:

  • Дина каждой из 4-х граней должна соответствовать 2660 мм.
  • Углы получившегося четырехугольника должны равняться 90о.
  • Размер диагоналей должен равняться 3762 мм.

В месте пресечения диагоналей отмечаем первую точку, где будет ввинчиваться центральная поддерживающая свая для нашей деревянной беседки. От места каждого углового пересечения строительного шпагата отмеряем ровно 780 мм и с помощью отвеса отмечаем 8 точек, где установятся оставшиеся сваи фундамента. Контроль правильности нашей разметки осуществляем замером длины получившихся граней. Она должна составлять 1100 мм. Теперь, когда все у нас сошлось, завинчиваем сваи.

Стоит напомнить, что в процессе монтажа свайных опор, они ввинчиваются в грунт на глубину 1,9 метра. Такая глубина обусловлена величиной промерзанием земли в средней полосе. Если завинтить опоры не так глубоко, то зимой во время промерзания грунта нашу беседку может поднять. Закручивать сваи можно как вручную, так и посредством специального инструмента. Контроль их вертикального положения осуществляется магнитным строительным уровнем.

После того как все сваи под деревянную беседку будут установлены их полости следует залить бетоном. Поверх него монтируются анкеры с чашками для бруса, выполняющего роль столбов в нашей конструкции. Вместо анкеров можно использовать оголовки. Это такие металлические площадки, привариваемые к поверхности винтовых свай.

подготовка опорных столбов для деревянной беседки

Следующий этап самостоятельного строительства беседки заключается в установке силового каркаса из восьми деревянных столбов. Размер опорных столбов  составляет 2870 мм в длину и 150х150 мм в сечении. У нижней части каждого силового элемента на отметке 150 мм  выполняется подрезка под углом 22,5о, и шириной 150 мм. В этом месте будет крепиться брус нижней обвязки.

процесс подготовки опорного столба деревянной садовой беседки

Итак, столбы уставлены, самая пора начинать делать деревянную обвязку нашей беседки. Для этого укладываем сплошную лагу из сплоченного бруса (элемент 7 на рисунке ), как это показано на рисунке приведенном ниже. Размер составляет 2730 мм в длину, и сечением 50х150 мм. Затем, перпендикулярно к установленной лаге, монтируем две короткие (элемент 8 рис) размером 1315 мм и с тем же сечением. Таким образом, у нас получается крестовина.

Далее следует монтаж лаг размером поменьше – 1295 мм (элемент 9 на рисунке), у которых необходимо срезать углы на 45о. и только после их установки производится крепление дополнительных силовых элементов длиной 845 мм (позиция 9 на нашем рисунке). И завершает все это, монтаж балок наружной обвязки, состоящих из внутренней доски длиной 1183 мм и наружной доски длиной 1225 мм. Их сечение составляет 50х150мм.  При установке их окончания необходимо срезать под углом 22,5о.

Настил деревянного пола беседки и монтаж лестницы

Еще один этап строительства нашей беседки это настил деревянного пола. Он производится строганной обрезной доской сечением 40х100 мм. Настилать можно двумя способами:

  • Обычным прямолинейным;
  • Заполнением секторов.

Обязательно между досками необходимо оставлять зазор в 3-5 мм для свободного отведения попавшей на пол влаги.

сегментное мощение пола

Затем необходимо подготовить опорную площадку для лестницы  и саму лестницу. Роль площадки будет исполнять плита из бетона, которую заливают на месте. Как вариант, в качестве площадки можно использовать тротуарную плитку, предварительно подготовив для нее песчаную подушку. Основная функция этого элемента, это поднять ступени над уровнем земли, избавив их тем самым от сырости.

ВНИМАНИЕ: Для эффективного от отвода дождевой воды площадку лучше всего расположить под небольшим уклоном.

подготовка площадки для лестницы

Косоуры или боковины лестницы изготавливаются из влагостойкой фанеры или влагостойкого щита. Их нам понадобиться три штуки. Таким образом, ступени будут опираться на косоуры в трех местах: в центре и с боков.

шаблон косоура лестницы

Строительство верхней обвязки беседки и стропильной системы

Это следующий этап строительства нашей деревянной беседки. Последовательность его выполнения, вы можете посмотреть на следующих фото.

верхняя обвязка беседки из пиломатериала

верхушка стропильной системы

схема монтажа стропильной системы

Монтаж обрешетки под мягкую кровлю

Обрешетку возводимой на садовом участке беседки необходимо сделать сплошной. Ведь на ней мы будем крепить гидроизоляцию и мягкую битумную кровлю. В качестве исходного материала при строительстве обрешетки можно использовать влагостойкую ориентированно-стружечную плиту (OSB-3), обрезную или шпунтованную доску. Именно они позволят получить идеально ровную поверхность ската крыши.

ВНИМАНИЕ: Если в качестве материала для обрешетки вы выбрали доску, то не забывайте оставлять зазор  между досками. А сами  ламели укладывайте выпуклостями дуг годичных колец к верху. Таким образом, под воздействием влаги или  высоких температур ваша крыша будет менее всего изменять свою геометрию.

Последовательность укладки кровельного материала вы можете посмотреть на следующем фото:

монтаж и укладка кровли

Завершающий этап строительства своими руками беседки из дерева – изготовление решетки ограждения и фриза. Их конструкцию вы также можете видеть на фото.

схема деревянного фриза для садовой беседки

схема деревянной опорной решетки

схема монтажа решетки и фриза к столбам беседки

Основное функциональное назначение фриза придание дополнительной пространственной жесткости нашей конструкции. Поэтому его монтаж производиться на всех гранях беседки. А вот решетку ограждения можно смонтировать на семи или четырех пролетах. Второй вариант обеспечивает сквозной проход к водной глади, который можно использовать для рыбной ловли.
