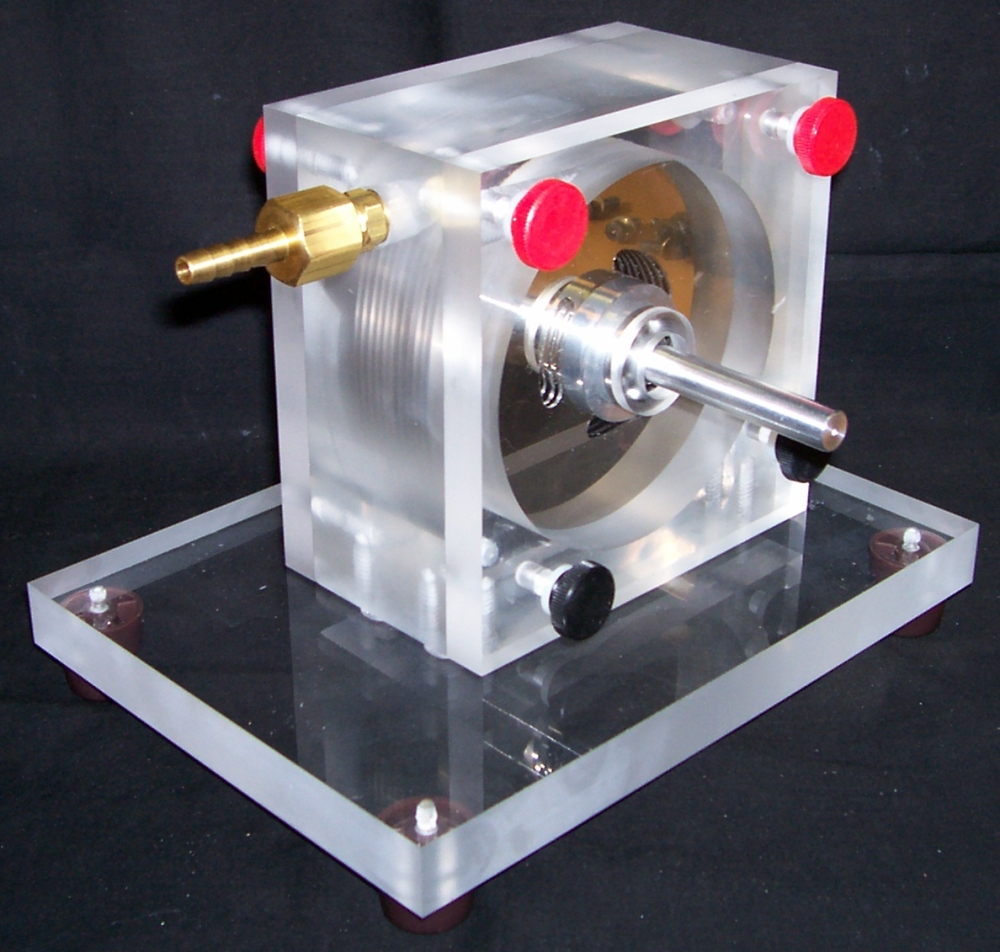

Турбина сделанная своими руками


Самые первые упоминания человечества о паровых двигателях относятся к началу первого века до нашей эры. Благодаря простому принципу действия паровой двигатель стал турбина сделанная своими руками основным для человечества на несколько сотен лет. Давайте попробуем сделать паровую турбину своими руками.

  • Банка из-под консерв. Я взял банку из под томатной пасты.
  • Жестяные крышки, диаметром большие чем наша банка.
  • Жестяная полоска. Ее можно сделать вырезав боковину банки.
  • Заклепки диаметром 3 мм и длиной 7 и 14 мм.
  • Болт + гайка М5.
  • Алюминиевая проволока.
  • Свечка, таблетка сухого горючего или спиртовка.

Паровая турбина своими руками

Из крышек необходимо будет вырезать два круга, один из них нужно подогнать под размер нашей банки, которая будет являтся паровым котлом. Второй мы превратим в турбину. Его размер Вы выберете сами, в зависимости от размера Вашей конструкции. Длинную заклепку (в будующем форсунка), нужно с одной строны обстучать молотком и уменьшить ее диаметр до 0.6 — 0.8 мм. (Чем тоньше струйка пара, тем больше будет его напор).

Паровая турбина своими руками

Затем делаем в крышке пару отверстий: для форсунки и для залива воды. Отверстие для залива воды располагаем чуть сбоку, чтобы турбина не мешала завернуть винт.

Паровая турбина своими руками

Припаиваем гайку к крышке и форсунку из заклепки. К сожалению эти заклепки делают из алюминия, поэтому нужно будет использовать специальный флюс для пайки. Я использовал Ф59А.

Паровая турбина своими руками

Припаиваем крышку к банке. Все современные банки производятся с дополнительным лаковым покрытием, поэтому все детали перед пайкой нужно зачищать шкуркой.

Паровая турбина своими руками

Приступаем к изготовлению турбины. Для этого вырезанный жестяной круг делим сначала на 4 части, затем каждую четверть еще на 2 части, и каждую дольку пополам. Надрезы делаем примерно до середины радиуса. Затем загибаем лопасти турбины плоскогубцами или пассатижами. В центр припаиваем голову заклепки.

Паровая турбина своими руками

Из жестяной полосы выгибаем держатель для турбины. Ее ширина подбирается таким образом, чтобы она была чуть больше длины двух заклепок.

Паровая турбина своими руками

Теперь припаиваем турбину в держатель так, чтобы она могла свободно вращатся. В качестве оси используем обрезанный центральный стержень заклепки.

Паровая турбина своими руками

Припаиваем держатель с турбиной к крышке над форсункой. Обязательно проверьте, чтобы турбинка за нее не цеплялась.

Паровая турбина своими руками

Подставку я выгнул из алюминиевой проволоки, как показано на фото.

Паровая турбина своими руками

Паровая турбина готова к старту. Заливать воду намного удобнее с помощью воронки с тонким горлом. Не стоит наливать воды больше половины. Осталось зажечь свечу, подставить ее под паровую турбину и дождаться кипения воды. Пар под давлением будет вырываться из форсунки и крутить паровую турбину.

Паровая турбина своими руками

Вот видео, иллюстрирующее процесс изготовления и работы паровой турбины своими руками:

Подробности Опубликовано: 30 Август 2010

Паровая турбина своими руками

Header>Паровая турбина. Первые упоминания о паровых двигателях относятся к началу первого века до нашей эры. Относительно простой принцип действия сделал этот паровой двигатель основным для человечества на сотни лет. Попробуем изготовить простейшую модель паровой турбины своими руками.

  • Консервная банка. Я взял маленькую от томатной пасты.
  • Жестяные крышки от банок большего диаметра.
  • Жестяная полоска. Ее можно вырезать из боковины банки.
  • Заклепки диаметром 3мм и длинной 7 и 14мм.
  • Винт с гайкой М5.
  • Алюминиевая проволока.
  • Свечка. В место свечи лучше использовать таблетку сухого горючего или спиртовку.

Паровая турбина своими руками

Из крышек вырезаем два кружочка. Один подгоняем под размер банки, которая будет паровым котлом. Второй будет турбиной. Его размер выбираем на свое усмотрение, в зависимости от размера всей конструкции. Длинную заклепку, которая будет форсункой с одной стороны обстучать молотком и уменьшить диаметр до 0.6-0.7мм.
Паровая турбина своими руками

Делаем в крышке две дырки: под форсунку и под заливное отверстие. Заливное отверстие располагаем чуть с боку, чтобы турбина не мешала завернуть винт.
Паровая турбина своими руками

Припаиваем к крышке гайку и форсунку из заклепки. Эти заклепки делают из алюминия, по этому придется использовать либо универсальную паяльную жидкость, либо специальный флюс для пайки алюминия. Я использовал Ф59А.
Паровая турбина своими руками

Припаиваем крышку к банке. Надо заметить, что почти все современные консервные банки изготавливаются с дополнительным полимерным покрытием, по этому все детали перед пайкой необходимо зачистить шкуркой.
Паровая турбина своими руками

Изготавливаем турбину. Для этого делим кружок из жести сперва на 4 части, потом каждую четвертинку на 2 части, и наконец каждую дольку на пополам. Надрезаем дольки примерно до середины радиуса. Загибаем лопатки турбины плоскогубцами. В центр припаиваем головку заклепки.
Паровая турбина своими руками

Держатель турбины выгибаем из жестяной полоски в виде буквы П. Ширина подбирается чуть больше длины двух заклепок.
Паровая турбина своими руками

Впаиваем турбину в держатель так, чтобы она свободно вращалась. В качестве оси берем обрезанный центральный стержень заклепки.
Паровая турбина своими руками

Припаиваем держатель с турбиной к крышке над форсункой. Обязательно проверяем чтобы она не за что не цеплялась.
Паровая турбина своими руками

Варианты подставки могут быть любыми. Самое простое — выгнуть из алюминиевой проволоки.
Паровая турбина своими руками

Турбина готова к запуску. Заливать воду будет гораздо проще, воспользовавшись полиэтиленовым флаконом из под капель от насморка. Не стоит наливать воды больше половины объема нашего котла. В качестве уплотнительной шайбы идеально использовать шайбу, вырезанную из свинцовой оболочки кабеля. Можно использовать кожаную. Если нет ни того ни другого, достаточно взять стандартную и облудить.

Теперь осталось развести огонь и дождаться закипания воды. Пар будет под давлением вырываться из форсунки и крутить турбину.
Паровая турбина своими руками

Вид работающей турбины завораживает. Теперь появилось желание изготовить цивильный настольный вариант. Что-нибудь в стиле стим-панк.

Процесс изготовления и работа паровой турбины на видео.

Паровая турбина своими руками

Паровой электрогенератор представляет собой нечто схожее с солнечной батареей, но обладает гораздо более высокой производительностью. не говоря уже о доступности подобного рода устройств. Само функционирование подобных агрегатов заключается в преобразовании механической силы в электрическую, посредством нагревания воды до того момента, когда она превращается в пар. Именно данная сила приводит искомый механизм в движение.

Назначение

Паровая турбина своими рукамиПодобного рода агрегаты имеет смысл использовать в тех отраслях современной промышленности или бытовой сферы, где наблюдается достаточное большое количество парообразований, которые можно использовать в качестве преобразователя в электроэнергию. Именно генераторы парового типа получили широкое использование в котельных установках, где они образуют некую тепловую электростанцию вместе котлом и турбиной.

Такие агрегаты позволяют существенно экономить на своей эксплуатации, а также снизить затраты на получение электрической энергии. Именно поэтому, паровые установки зачастую считаются одними из основных рабочих узлов многих электростанций.

Кроме того, если изучить принцип действия, а также конструктивные особенности подобных паровых генераторов, можно попытаться реализовать их своими руками, с помощью определенных средств. Однако, о данной возможности пойдет речь чуть позже.

Устройство и принцип действия

Паровая турбина своими рукамиПо своим конструктивным особенностям, котельные установки обладают достаточно схожей структурой. В их состав входит несколько рабочих узлов, которые принято считать определяющими — непосредственно сам котел. электрический генератор и турбина. Последние два составляющих образуют кинетическую связь между собой, а одной из разновидностей подобных систем является турбинный электрогенератор парового типа.

Если смотреть более глобально, то подобные установки представляют собой полноценные тепловые электростанции, пусть и меньших габаритов. Благодаря своей работе, они способны обеспечивать электричеством не только гражданские объекты, но и крупные промышленные отрасли.

Сам же принцип действия паровых электрических генераторов сводится к следующий основным моментам:

  • Специальное оборудование производит нагрев воды до оптимальных значений, при которых она испаряется, образуя пар.
  • Получившийся пар поступает дальше, на роторные лопатки паровой турбины, что приводит сам ротор в движение.
  • В результате мы получаем сначала кинетическую энергию, преобразованную из получившейся энергии сжатого пара. Затем кинетическая энергия переходит в механическую, что приводит к началу работы турбинного вала.

Электрический генератор, входящий в конструкцию таких паровых установок, является определяющим. Это объясняется тем, что именно электрогенераторы осуществляют переход механической энергии в электрическую.

Это описание одной установки парового типа. Если требуется выделение большего количества энергии, то используется совокупность нескольких установок, объединенных вместе.

Подобное решение должно приниматься строго индивидуально, в зависимости от типов объекта, а также параметров требуемой мощности энергии. Только при таком грамотном подходе можно избежать убыточности в данном вопросе.

Критерии выбора

Паровая турбина своими рукамиНа сегодняшний момент существует достаточно широкий выбор всевозможных электрических генераторов, работающих на пару, поэтому нужно крайне внимательно подходить к вопросу выбора.

Чтобы данный выбор был обдуманным и взвешенным, надо обращать внимание на следующие показатели :

  • Мощность паровой установки (тепловая и электрическая).
  • Нужно также обратить внимание на то, с какой скоростью происходит вращение роторов генератора и турбины.
  • Тип применяемого тока — здесь речь идет об однофазном или трехфазном виде установок. В большинстве случаев, используется именно трехфазная система.
  • Показатели давления пара не только в сжатом виде, но и в свободном состоянии.

Внимательное отношение к данным критериям позволит существенно упростить выбор, тем самым помогаю потребителю получить нужный ему агрегат. Чтобы было более наглядно, рассмотрим несколько моделей паровых электрогенераторов, пользующихся наибольшим спросом.

Обзор моделей

Паровая турбина своими рукамиВ нашей стране есть несколько предприятий, занимающихся производством паровых электрогенераторов. В частности, речь идет о турбогенераторах компаний «Калужский турбинный завод» и ОАО «Росэлектромаш». Рассмотрим несколько моделей, произведенных на обоих предприятиях.

ПТ-40/50-8,8/1,3 представляет собой паровую турбину, используемую в различных схемах с утилизацией тепловой энергии, а также отходов производственного типа. Среди потенциальных покупателей данной продукции числятся крупные промышленные предприятия и электростанции.

  • показатели номинальной мощности — от 12000 кВт до 80000 кВт;
  • показатель давления пара — от 3 до 12,8 МПа;
  • температурные показатели пара — от 420 до 550 0 C;
  • производственное давление — от 0,5 до 1,75 МПа;
  • отопительное давление — от 0,07 до 0,25 МПа.

П-6-3,4/1,0 — это турбина парового типа, обладающая производственным отбором пара.

  • показатели номинальной мощности — от 4000 кВт до 55000 кВт;
  • показатель давления пара — от 1,1 до 8,8 МПа;
  • температурные показатели пара — от 260 до 445 0 C;
  • производственное давление — от 0,4 до 1,3 МПа.

ПР-13/15,8-3,4/1,5/0,6 используется во многих ТЭС, а также на предприятиях промышленного типа, где присутствует необходимость в подаче пара заданного показателя.

  • показатели номинальной мощности — от 2500 кВт до 35000 кВт;
  • показатель давления пара — от 1,2 до 9,3 МПа;
  • температурные показатели пара — от 290 до 540 0 C;
  • производственное давление — от 0,4 до 1,75 МПа;
  • давление за турбиной — от 0,07 до 0,9 кПа.

К-66-8,8 относится к конденсационным типам паровых турбин.

  • показатели номинальной мощности — от 6000 кВт до 70000 кВт;
  • показатель давления пара — от 1,57 до 12,8 МПа;
  • температурные показатели пара — от 320 до 500 0 C;
  • давление за турбиной — от 4 до 10,6 кПа.

К-37-3,4 — это паровая турбина конденсационного типа, обладающая воздушным конденсатором.

  • показатели номинальной мощности — от 37000 кВт до 37300 кВт;
  • показатель давления пара — от 2,9 до 3,7 МПа;
  • температурные показатели пара — от 390 до 445 0 C;
  • давление за турбиной — 15 кПа.

Данная продукция производится на Калужском турбинном заводе. Теперь рассмотрим модели от ОАО «Росэлектромаш». Здесь представлены уже полноценные турбогенераторы, в которых используются турбины парового и газового типа.

Вне зависимости от марки модели, в комплект продажи входят следующие комплектующие :

  • генератор;
  • система возбуждения;
  • аппаратные органы автоматики, сигнализации и контроля;
  • запчасти;
  • специальный инструмент для монтажа и сопутствующие материалы;
  • различные инструкции по применению.

Нашему вниманию представлены турбогенераторы серии ТВФ. Описывать их детально не имеет смысла, поэтому посмотрим на их технические данные.

Технические характеристики ТВФ-63-2 :

  • показатель мощности — 63000 кВт;
  • степень напряжения — 6300 В;
  • статорный ток — 7217 А;
  • частота вращения — 3000 оборотов в минуту;
  • КПД в процентном соотношении — &8%;
  • общий вес — 107900 кг.

Технические характеристики ТВФ-63-3600 :

  • показатель мощности — 50000 кВт;
  • степень напряжения — 11000 В;
  • статорный ток — 3280 А;
  • частота вращения — 3600 оборотов в минуту;
  • КПД в процентном соотношении — &8,3%;
  • общий вес — 107950 кг.

Технические характеристики ТВФ-110-2E :

  • показатель мощности — 110000 кВт;
  • степень напряжения — 10500 В;
  • статорный ток — 7560 А;
  • частота вращения — 3000 оборотов в минуту;
  • КПД в процентном соотношении — &8,4%;
  • общий вес — 145000 кг.

Технические характеристики ТВФВ-110-2 :

  • показатель мощности — 110000 кВт;
  • степень напряжения — 13800 В;
  • статорный ток — 5752 А;
  • частота вращения — 3000 оборотов в минуту;
  • КПД в процентном соотношении — &8,45%;
  • общий вес — 190000 кг.

Стоимость данных моделей нужно уточнять у производителя, но можно сказать, что она переваливает за несколько миллионов рублей.

Целесообразность эксплуатации

Говорить о целесообразности покупки парового электрогенератора для личных нужд не приходится, потому что его стоимость очень высока для обычного бытового использования. Иными словами, подобные вложения вряд ли окупятся в течение жизни потенциального покупателя. Кроме того, габаритные размеры подобных установок, что размещать их необходимо на очень большой территории. Именно поэтому, на бытовом уровне используются агрегаты, у которых двигатель работает на бензине или дизеле, а для крупных предприятий как раз и подходит двигатель, работающий на пару.

Что касается использования электрогенераторов, работающих на пару, то их использование в котельных установках может принести определенные плоды. Дело в том, что по достижении некоторых показателей мощности, данные установки показывают очень хорошие рабочие характеристики, выгодные отличающие их от своих аналогов.

Подробный рассказ про паровой генератор

Изготовление своими руками — возможно ли это?

Паровые электрогенераторы обладают очень сложной структурой, поэтому изготовление своими руками подобных агрегатов достаточно проблематично.

Тем не менее, при наличии некоторых знаний и необходимых материалов, сделать данный агрегат своими руками становится возможным.

Понятно, что итоговый вариант будет куда меньшего размера, чем заводские варианты. Кроме того, здесь будет совсем другое устройство для привода в движение имеющегося генератора — если в заводских моделях за это отвечает паровая турбина, то в домашнем варианте это будет делать двигатель.

На видео продемонстрирован походный паровой мини-генератор

Заключение

Электрогенераторы турбинного типа пользуются определенной популярностью среди множества промышленных предприятий и электростанций. Однако, прежде чем приобретать подобные устройства, необходимо произвести точный расчет целесообразности их использования, чтобы предприятие работало не в убыток себе.

Что касается применения на бытовом уровне, то в этом нет абсолютно никакой необходимости. Кроме того, это технически и практически невозможно, т.к. габариты данных установок очень велики, не говоря уже об их стоимости. Вопрос изготовления своими руками также достаточно спорный, в силу объективных причин сложности конструкции.

Владельцам же предприятий, которые намереваются использовать паровые установки, можно дать один совет: приобретите сначала генератор небольшой мощности, чтобы можно было оценить на практике эффективность его использования. Неслучайно ведь, что производители выпускают агрегаты от 100 кВт, подразумевая такой рациональный подход.

Идея практического применения энергии пара далеко не нова, использование паровых турбин в промышленных масштабах давно стало частью нашей жизни. Именно эти агрегаты, установленные на различных электростанциях и ТЭЦ, на 99% снабжают электричеством наши дома. Однако, некоторые мастера-умельцы умудряются внедрить принцип преобразования тепловой энергии в электрическую у себя дома. Для этого используется самодельная паровая турбина минимальных размеров и мощности. О том, как ее собрать в домашних условиях, и пойдет речь в данной статье.

Как работает паровая турбина?

В сущности, паровые турбины являются составной частью сложной системы, призванной преобразовать энергию топлива в электричество, иногда – в тепло.

Паровая турбина своими руками

На данный момент этот способ считается экономически выгодным. Технологически это происходит следующим образом:

  • твердое или жидкое топливо сжигается в паровой котельной установке. В результате рабочее тело (вода) обращается в пар;
  • полученный пар дополнительно перегревается и достигает температуры 435 ºС при давлении 3.43 МПа. Это необходимо для того, чтобы добиться максимального КПД работы всей системы;
  • по трубопроводам рабочее тело доставляется к турбине, где равномерно распределяется по соплам с помощью специальных агрегатов;
  • сопла подают острый пар на изогнутые лопатки, закрепленные на валу, и заставляет его вращаться. Таким образом, кинетическая энергия расширяющегося пара переходит в механическое движение, это и есть принцип действия паровой турбины;
  • вал генератора, представляющего собой «электродвигатель наоборот», вращается ротором турбины, в результате чего вырабатывается электроэнергия;
  • отработанный пар попадает в конденсатор, где от соприкосновения с охлажденной водой в теплообменнике переходит в жидкое состояние и насосом снова подается в котел на прогрев.

Примечание. В лучшем случае КПД паровой турбины достигает 60%, а всей системы – не более 47%. Значительная часть энергии топлива уходит с теплопотерями и расходуется на преодоления силы трения при вращении валов.

Паровая турбина своими руками

Ниже на функциональной схеме показан принцип работы паровой турбины совместно с котельной установкой, электрическим генератором и прочими элементами системы:

Паровая турбина своими руками

Чтобы не допускать снижения эффективности работы, на валу ротора располагается максимальное расчетное число лопаток. При этом между ними и корпусом статора обеспечивается наименьший зазор посредством специальных уплотнений. Простыми словами, чтобы пар «не крутился вхолостую» внутри корпуса, все зазоры минимизируются. Лопатка сконструирована таким образом, чтобы расширение пара продолжалось не только на выходе из сопла, но и в ее углублении. Как это происходит, отражает рабочая схема паровой турбины:

Паровая турбина своими руками

Следует отметить, что рабочее тело, чье давление после попадания на лопатки снижается, после рабочего цикла в первом блоке не сразу попадает в конденсатор. Ведь оно еще располагает достаточным запасом тепловой энергии, а потому по трубопроводам пар отправляется во второй блок низкого давления, где снова воздействует на вал посредством лопаток другой конструкции. Как показано на рисунке, устройство паровой турбины может предусматривать несколько таких блоков:

Паровая турбина своими руками

1 – подача перегретого пара; 2 – рабочее пространство блока; 3 – ротор с лопатками; 4 – вал; 5 – выход отработанного пара в конденсатор.

Для справки. Скорость вращения ротора генератора может достигать 30 000 об/мин, а мощность паровой турбины – до 1500 МВт.

Как сделать паровую турбину в домашних условиях?

Множество интернет-ресурсов публикует алгоритм, согласно которому в домашних условиях и с применением небольшого количества инструментов изготавливается мини паровая турбина из консервной банки. Помимо самой банки понадобится алюминиевая проволока, небольшой кусочек жести для вырезания полоски и крыльчатки, а также элементы крепежа.

Паровая турбина своими руками

В крышке банки делают 2 отверстия и впаивают в одно кусочек трубки. Из куска жести вырезают крыльчатку турбины, прикрепляют ее к полосе, согнутой в виде буквы П. Затем полосу прикручивают ко второму отверстию, расположив крыльчатку таким образом, чтобы лопасти находились напротив трубки. Все технологические отверстия, сделанные во время работы, тоже запаивают. Изделие нужно установить на подставку из проволоки, заполнить водой из шприца, а снизу разжечь сухое горючее. Импровизированный ротор паровой турбины начнет вращаться от струи пара, вырывающегося из трубки.

Паровая турбина своими руками

Понятно, что такая конструкция может служить лишь прототипом, игрушкой, поскольку данная паровая турбина, сделанная своими руками, не может использоваться с какой-то целью. Слишком мала мощность, а о каком-то КПД и речи не идет. Разве что можно показывать на ее примере принцип действия теплового двигателя.

Мини-генератор электроэнергии можно реально изготовить из старого металлического чайника. Для этого, кроме самого чайника, потребуется медная или нержавеющая трубка с тонкими стенками, кулер от компьютера и небольшой кусочек листового алюминия. Из последнего вырезается круглая крыльчатка с лопатками, из которой будет сделана паровая турбина малой мощности.

Паровая турбина своими руками

С кулера снимается электродвигатель и устанавливается на одной оси с крыльчаткой. Получившееся устройство монтируется в круглом корпусе из алюминия, по размерам он должен подойти вместо крышки чайника. В днище последнего делается отверстие, куда впаивается трубка, а снаружи из нее выполняется змеевик. Как видите, конструкция паровой турбины очень близка к реальности, поскольку змеевик играет роль пароперегревателя. Второй конец трубки, как нетрудно догадаться, подводится к импровизированным лопаткам крыльчатки.

Паровая турбина своими руками

Примечание. Самая сложная и трудоемкая часть устройства – это как раз змеевик. Изготовить его из медной трубки легче, чем из нержавейки, но она долго не прослужит. От контакта с открытым огнем медный перегреватель быстро прогорит, поэтому лучше сделать его своими руками из нержавеющей трубки.

Применение паровой турбины

Налив в чайник воды и поставив его на включенный газ, можно убедиться, что при закипании энергии выходящего из трубки пара достаточно, чтобы на выходе электродвигателя появилась ЭДС. Для этого к нему стоит подключить светодиодный фонарик. Помимо питания для электрических лампочек, возможно и другое применение паровой турбины, например, для зарядки аккумулятора сотового телефона.

Паровая турбина своими руками

В условиях квартиры или частного дома подобная мини-электростанция может показаться простой игрушкой. А вот оказавшись в походе и взяв с собой турбированный чайник с электрогенератором, вы сможете оценить по достоинству его функциональность. Возможно, в процессе вам удастся найти еще какое-нибудь назначение турбины. Больше информации об изготовлении походного генератора из чайника можно узнать, посмотрев видео:

Заключение

К сожалению, конструктивно паровые машины достаточно сложны и сделать дома турбину, чья мощность достигала хотя бы 500 Вт, весьма затруднительно. Если стремиться к тому, чтоб соблюдалась схема работы турбины, то затраты на комплектующие и потраченное время будут неоправданными, КПД самодельной установки не превысит 20%. Пожалуй, проще купить готовый дизель-генератор.

Рекомендуем:

Паровая турбина своими руками Стоит ли делать паровое отопление в частном доме Паровая турбина своими руками Устройство и принцип работы паровых котлов Паровая турбина своими руками Как сделать солнечный коллектор

Принцип функционирования

Паровая турбина своими руками Схема работы паровой турбины. (Для увеличения нажмите)

Дело в том, что паровая турбина по большому счету это часть специального механизма, основная задача которого преобразование энергии пара в электрическую или тепловую.

Технологически весь процесс выглядит следующим образом:

  1. При сжигании различных видов топлива в топке вода превращается в пар.
  2. При дальнейшем перегреве пара до 435 ºС и давлении 3.43 МПа пар по трубам передается на турбину, где при помощи особых частей происходит его равномерное распределение по соплам.
  3. С сопел пар подается на специальные лопатки изогнутой формы, что крепятся на валу, из-за этого они вращаются, в результате чего кинетическая энергия трансформируется в механическую.
  4. Вал генератора является «электродвигателем» наоборот и вращается при помощи ротора турбины, и это позволяет вырабатывать электричество.
  5. Далее пар в конденсаторе при контакте с холодной водой опять превращается в воду, которую насосы снова закачивают на разогрев.

Как соорудить мини-паротурбину своими руками

Паровая турбина своими рукамиВ Сети можно столкнуться с большим количеством вариантов, в которых рассматривается самодельный способ изготовления данного агрегата.

Для этих целей будет использоваться обычная консервная банка, проволока из алюминия, кусочек жести, и крепежные материалы.

Перечисленные материалы позволят сделать задуманное дома, не применяя для этих целей специальное оборудование и инструмент. Данная турбина будет наглядно демонстрировать превращение энергии пара в электричество.

Процесс изготовления

Паровая турбина своими рукамиВ крышке банки проделывается два отверстия, в одно из которых впаивается часть трубки. Берется жесть и вырезается крыльчатка турбины и крепится к П-образной полоске.

После этого крепится полоска на другое отверстие, крыльчатка закрепляется лопастями напротив трубки.

Сооружение крепят на проволочную подставку, берут шприц с водой и ее заполняют, а снизу зажигают сухое топливо. Из трубки будет вырываться струя пара, что приведет в движение импровизированный ротор.

Правда, мощности такой турбины ни на что не хватит, поскольку кпд ее очень низкий. Она может рассматриваться только в качестве макета для того, чтобы понять принцип работы оборудования.

Изготовление небольшого генерирующего устройства электроэнергии своими руками

Паровая турбина своими рукамиДля этих целей вполне подойдет компьютерный кулер, из которого для изготовления крыльчатки будет сооружена маломощная турбина.

С кулера следует снять электрический двигатель и установить на одной оси с крыльчаткой.

Полученное устройство следует монтировать в круглом алюминиевом корпусе. За основу берется крышка чайника, а точнее ее диаметр.

В его дне проделывают отверстие, куда при помощи паяльника монтируется трубка, из которой делают змеевик. Противоположный конец трубки следует подвести к лопаткам крыльчатки, благодаря чему конструкция и работает.

Змеевик – это наиболее важная часть всего устройства. Для его изготовления лучше использовать проволоку из меди, правда с учетом малой толщины и постоянным перегревом она имеет небольшой срок эксплуатации. Поэтому, оптимально в устройство ставить нержавеющую трубку.

Функционирование самодельного парового оборудования и его особенности

Паровая турбина своими рукамиИтак, мини-электрическая машина готова и можно приступать к ее проверке.

Залив воду в чайник и поставив его на плиту замечаем, что при закипании образуется пар, энергии которого хватит для зарядки мобильного телефона или работы светодиодной лампочки.

Характерно, что в домашних условиях подобная электростанция может использоваться, как игрушка, поскольку ввиду малой мощности электричества его не хватит для работы оборудования или бытовой техники.

Стоит отметить: если вы отправляетесь в многодневный поход и возьмете с собой данное оборудование, то по достоинству сможете оценить все плюсы, которые оно дает. Например, вы сможете подзарядить аккумулятор мобильного телефона, фотоаппарата или других гаджетов.

К сожалению, дома сооружение паровой турбины, мощность которой будет порядка 500 Вт и более очень сложно и сопряжено с большими денежными затратами.

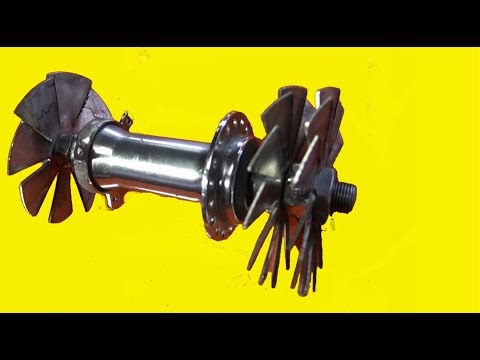

Смотрите видео, в котором опытный пользователь демонстрирует возможности и устройство паровой турбины, изготовленной своими руками:


Источник: http://forumdou.ru/8089/


Поделись с друзьями



Рекомендуем посмотреть ещё:


Закрыть ... [X]

Вертикальный ветрогенератор своими руками. Турбина Radiofishka Автоматически открытие ворот своими руками


Турбина сделанная своими руками Диагностика и ремонт турбины своими руками
Турбина сделанная своими руками Турбина своими руками: что для этого нужно?
Турбина сделанная своими руками Ремонт турбины своими руками - Все поедем!
Турбина сделанная своими руками Паровая турбина своими руками
Турбина сделанная своими руками 1000 и 1 идея закусок для фуршета. Как сделать праздник незабываемым?
Турбина сделанная своими руками ThemeBuilder - создание собственных тем для iPhone Форум
Турбина сделанная своими руками Бетонный пол в частном доме - видео своими руками и как
Турбина сделанная своими руками Бухгалтерская справочная система «Система Главбух» для
Вентиляционные каналы в доме Частный дом Интернет магазин футболок ПРОСТО Майки Как восстановить поврежденный архив. Ошибка архива - Восстановление Как сделать двускатную крышу для одноэтажного дома, как Как сделать фото в Instagram популярным и раскрутить аккаунт Конструктор печатей и штампов онлайн-создай свою печать


ШОКИРУЮЩИЕ НОВОСТИ
